Célula fotoeléctrica

La barrera fotoeléctrica adecuada para cada aplicación

Las puertas automáticas controlan el acceso a diversos lugares como aparcamientos, aparcamientos subterráneos, garajes privados y, sobre todo, instalaciones industriales y naves de fábricas. Las puertas automáticas no sólo son extremadamente prácticas, sino que también ofrecen un alto nivel de seguridad y disponibilidad. Un componente importante de un concepto integral de automatización de puertas es la barrera fotoeléctrica.

Las barreras fotoeléctricas son un componente sensorial central en la técnica de automatización. Esto se aplica tanto a los sistemas de puertas automatizadas como a la construcción de máquinas e instalaciones. Las barreras fotoeléctricas se utilizan principalmente en sistemas de puertas para proteger objetos, por ejemplo, vehículos aparcados en la apertura de la puerta. Dependiendo del sistema de puerta, el uso de estos sensores es obligatorio para cumplir los reglamentos y normas pertinentes.

Barrera fotoeléctrica para puertas industriales y puertas de garaje

Una barrera fotoeléctrica en una puerta industrial o de garaje no sólo ofrece comodidad, sino sobre todo seguridad adicional. Si la puerta se cierra y una persona u objeto interrumpe el haz de luz, la puerta se detiene inmediatamente y vuelve a levantarse. Así se evita que personas u objetos sean tocados por el borde de la puerta. La instalación de una barrera fotoeléctrica en la puerta del garaje se recomienda especialmente en hogares con niños. Fabricantes como Hormann o Novoferm ofrecen barreras fotoeléctricas especialmente diseñadas para sus puertas y que pueden integrarse sin problemas. Sin embargo, también existen diversos modelos y tecnologías de barrera fotoeléctrica que pueden instalarse posteriormente en los sistemas de puerta existentes.

Tecnologías de barreras fotoeléctricas: Los clásicos en la puerta

Dependiendo de la aplicación y la función deseada, existen diferentes tipos de barreras fotoeléctricas. Hay varios tipos de sensores que se han desarrollado y optimizado para funciones específicas, especialmente para su uso en puertas. Se distinguen los siguientes tipos de sensores:

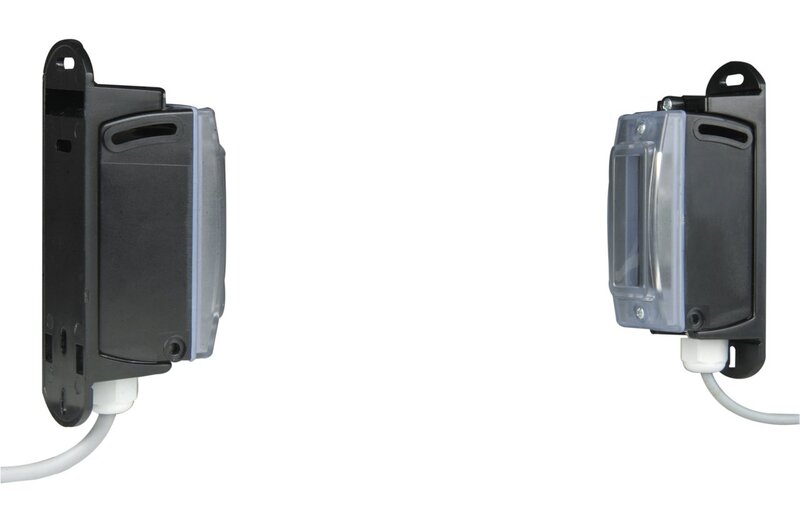

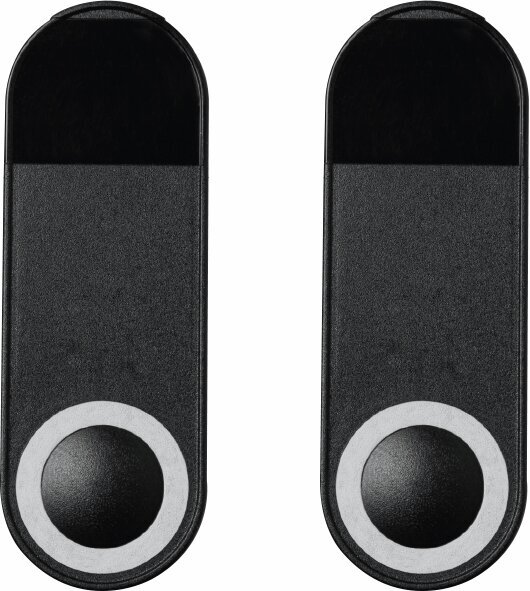

Célula fotoeléctrica unidireccional

La barrera fotoeléctrica de barrera consta de un emisor y un receptor. La barrera fotoeléctrica envía un haz de luz al receptor. Si hay un objeto en la trayectoria de la luz, el haz luminoso se interrumpe y se detiene el movimiento de la máquina.

En las puertas, uno de los dos componentes se instala a cada lado de la puerta - por lo tanto, ambos lados de una puerta deben cablearse con un cable de señalización. El esfuerzo de instalación, algo mayor, se ve compensado por la gran inmunidad a las interferencias de la célula fotoeléctrica reflectora, incluso en condiciones ambientales adversas, y por su mayor campo de acción en comparación con la célula fotoeléctrica reflectora.

El largo campo y la inmunidad a las interferencias de estos sensores en particular los convierten en una solución popular para su uso en exteriores. En torautomation24 apostamos especialmente por el modelo LA31/LK31/25/31/115 SET2 o LA29/LK29-Z-F1/31/116-SET de Pepperl und Fuchs.

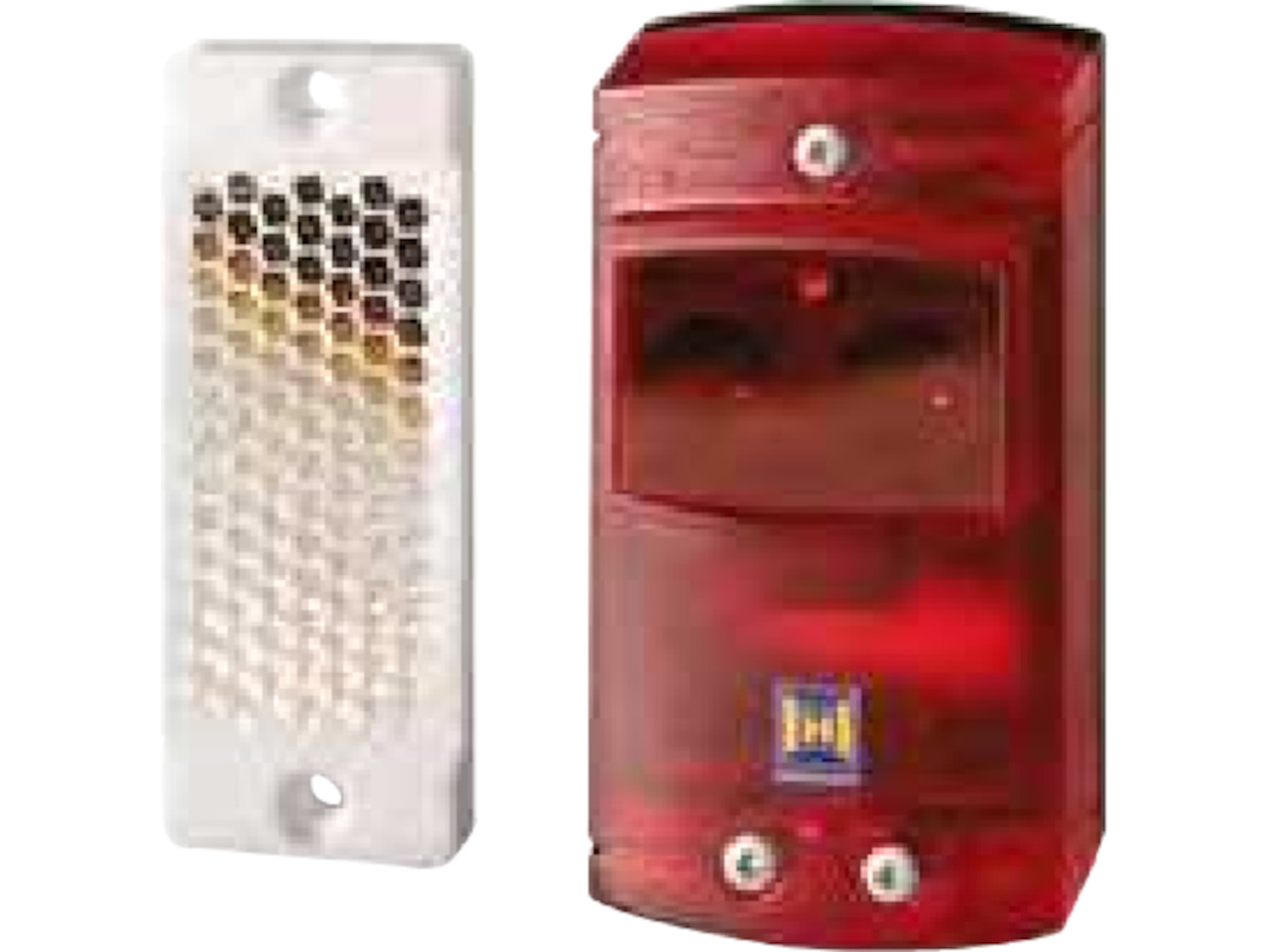

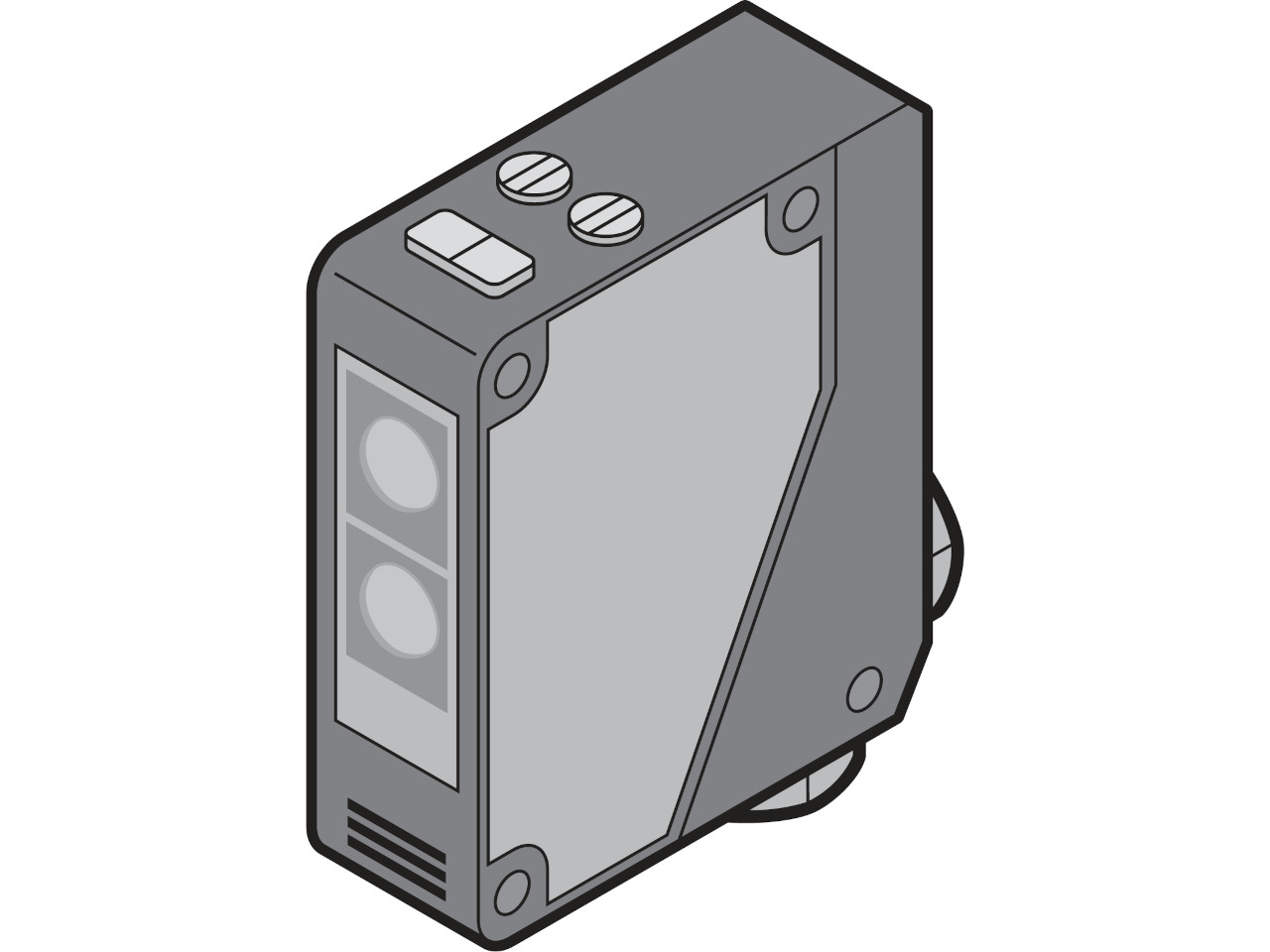

Célula fotoeléctrica reflectora

La célula fotoeléctrica reflectora, en cambio, tiene un diseño diferente: el emisor y el receptor se encuentran en la misma Carcasa / caseta. El emisor emite luz sobre un reflector opuesto, que a su vez refleja la luz hacia el receptor. Un objeto situado en la trayectoria de la luz entre el sensor y el reflector interrumpe el haz luminoso y detiene el movimiento de la máquina.

La luz polarizada se utiliza a menudo con este tipo de sensores para mejorar la detección, incluso de objetos muy reflectantes. Esto y el uso de reflectores especiales y filtros polarizadores en la barrera fotoeléctrica aumentan la precisión de detección y la inmunidad a las interferencias del sensor. En modelos de gran calidad, también se utilizan tecnologías más sofisticadas, como la triangulación o la medición tiempo de vuelo.

Debido a su sencilla instalación y fiabilidad, las células fotoeléctricas reflectora se utilizan a menudo en la automatización de puertas industriales y para el reequipamiento de sistemas de puertas. Especialmente popular en este caso es Célula fotoeléctrica alcance máx.. 9m con un tamaño de instalación reducido y un campo de hasta 9 m entre el sensor y el reflector. La barrera fotoeléctrica en versión de suministro universal y con salida de relé es compatible con muchos sistemas de control de puertas estándar, por lo que es especialmente popular.

Célula fotoeléctrica antepuesta

La barrera fotoeléctrica antepuesta suele montarse en puertas seccionales en la parte inferior de la puerta y su haz de luz se desplaza por delante del borde inferior de la puerta con ayuda de un mecanismo especial. La barrera fotoeléctrica antepuesta detecta un obstáculo en la trayectoria de la puerta y detiene el movimiento de la puerta antes de que el borde de la puerta pueda tocar el obstáculo. Estos sistemas pueden utilizarse como sustitutos de una banda de seguridad y suelen ser desarrollados por el fabricante de la puerta específicamente para su uso en determinados modelos de puerta.

Un modelo especialmente popular en este caso es el sistema VL1- o VL2 de Hormann, que se utiliza en muchas de las puertas del fabricante y está disponible como pieza de repuesto en proautomatismos24.

Dispositivo de seguridad anti-pellizcos en puertas enrollables

El antipellizcos se utiliza para detectar obstáculos en el movimiento de apertura de las puertas enrollables. De este modo se garantiza que un objeto o una persona levantados accidentalmente con la puerta no queden atrapados en el eje de enrollamiento de la puerta. Esta barrera fotoeléctrica debe cumplir requisitos de seguridad especiales y se ha diseñado especialmente como dispositivo de seguridad anti-pellizcos.

El modelo RAYTECTOR de Vitector by CEDES es especialmente adecuado para la protección de puertas enrollables automatizadas. El juego ofrecido por proautomatismos24 también incluye los soportes de montaje adecuados para facilitar la instalación en el sistema de la puerta. Este dispositivo anti-pellizcos proporciona la conocida señal OSE como salida; el interfaz correspondiente ya está disponible en muchos Cuadros de maniobras. Si, en caso de reequipamiento, el Cuadro de maniobras existente no dispone de una entrada OSE para el dispositivo antipellizcos, para la puesta en servicio suele ser necesario un dispositivo de evaluación como el OSE-C 2300 de Vitector by CEDES.

Barrera fotoeléctrica para máquinas

En la industria, las barreras fotoeléctricas son componentes de seguridad indispensables. Contactan con los trabajadores para evitar accidentes, deteniendo inmediatamente el funcionamiento de las máquinas si personas, vehículos o equipos entran en la zona de peligro. Esto se consigue interrumpiendo el haz de luz, lo que provoca la parada automática de la máquina. Algunas barreras fotoeléctricas también pueden parametrizarse e instalarse para cubrir diferentes distancias y ángulos, a fin de garantizar la mayor protección posible.

Sensores de barrera fotoeléctrica: precisión y fiabilidad

El uso de barreras fotoeléctricas no se limita a puertas y máquinas. También se utilizan en otros ámbitos, como los sistemas de alarma. Una barrera fotoeléctrica en la zona de alarma detecta cuando una persona u objeto no deseado entra en la zona vigilada. Esto activa inmediatamente una alarma y garantiza una respuesta inmediata. Las barreras fotoeléctricas son, por tanto, un método eficaz para proteger propiedades tanto privadas como comerciales.

Barrera fotoeléctrica: fabricante de calidad en proautomatismos24

Ya sea como componente de seguridad para puertas y máquinas o como parte de un sistema de alarma, una barrera fotoeléctrica es un elemento indispensable que garantiza una mayor seguridad. Gracias a las modernas barreras fotoeléctricas se pueden detectar peligros de forma fiable y evitar accidentes. Las barreras fotoeléctricas de fabricantes de renombre como Hormann, Novoferm, Pepperl+Fuchs, Cedes o FRABA Vitector en particular ofrecen la máxima calidad y son una inversión que merece la pena para la seguridad de un sistema de puertas.

Todos los tipos de barreras fotoeléctricas en vídeo

En nuestro vídeo de YouTube explicamos las diferencias entre los distintos tipos de barreras fotoeléctricas y analizamos sus puntos fuertes y débiles.
